一、前言
GW5系列隔離開關自1996年投產以來，以其結構簡單、性能良好、規格品種齊全，安裝方式靈活多樣而受到國內外用戶的歡迎。它廣泛地應用在我國35-110千伏的輸變電網路中。
多年來我廠不斷對本產品進行了改進。產品質量不斷提高，規格品種增多，技術參數提高，全部滿足GB1985--80戶外隔離開關標準的要求。為了采用IEC標準，在征集用戶意見的基礎上，近年對GW5系列隔離開關進行了完善化設計。完善化的產品，電氣和機械性能均有較大提高。主要是：
1、泄漏比：普通性達到1.7CM/KV,防污型達到2.5CM/KV。
2、導電部分對地最小空氣距離：
35kv為400mm,60kv為630mm、110kv為1000mm。
3、動穩定電流：主閘刀達到100A；接地刀達到47KA。
熱穩定電流：主閘刀達到4秒31.5KA，接地刀達到4秒20KA。
4、增加傳動箱，使三極聯裝十分方便，分合閘操作更為靈活輕便，準確可靠。
5、新設計的CS17G組合式手力機構，安裝靈活，防雨性能好，并有指示燈和電磁鎖。
6、機械壽命在不調整條件下連續分、合操作達10000次。

二、用途、特點
GW5系列隔離開關是由35KV、60KV和110KV三個電壓等級組成的系列產品。供高壓線路在無載情況下進行換接，以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用，在主閘刀處于正常分閘位置時，可提供一個符合安全要求的可見的絕緣距離，也可以用于分、合很小的電容電流或電感電流。
GW5系列隔離開關按照結構特點及使用場合分為如下幾種類型。

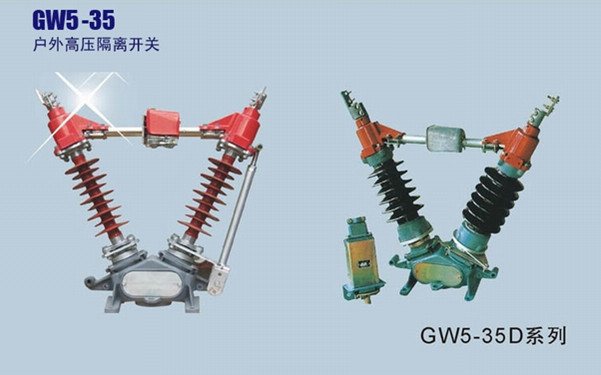

GW5-35、60、110型戶外隔離開關是由三個獨立的單相隔離開關組成的三相高壓電器，又是派生其它特殊結構的基本單元，其外形圖見1（a），圖1（b）,以下簡稱為普通型隔離開關。
GW5-35、60、110w(Dw)型戶外高壓隔離開關，是在普通型（接地型）隔離開關的基礎上將普通型棒式支柱絕緣子改成防污型棒式支柱絕緣子而成。適用于污穢地區。以下簡稱防污型隔離開關。
GW5-35、60、110K型戶外隔離開關是在普通隔離開關上增設分閘彈簧、緩沖裝置等零件而成。通常與JW1型接地開關聯合使用，用以代替終端變壓器高壓側的斷路器。以下稱為快分型隔離開關。
GW5-35、60、110Z型戶外隔離開關，是在普通隔離開關在空間不同方位上進行安裝布置而成。通常與JW1型接地開關聯合使用，用以代替變壓器高壓側的斷路器。以下稱為快分型隔離開關。特殊安裝型又可以分為倒裝、側裝、側裝、傾斜25°三種安裝方式。其中倒裝型隔離天關上所用棒式支柱絕緣子系特殊制造的倒傘式支柱絕緣子。
Gw5系列戶外隔離開關規格全、種類多、性能可靠、結構簡單、安裝檢修容易，適用范圍廣，通用性系列性強。當采用特種安裝形式，時可使變電所布線更為靈活，并可大量減少占地面積，節省金屬構架，若配用硬母線，則布線更為整潔、清晰。

三、技術數據
1、本系列隔離開關符合GB1985-80“交流高壓隔離開關”標準的各項規定。
2、隔離開關主要技術參數見表一

表一
分類	型號		額定電壓（KV）	最高工作電壓（KV）	額定電流（A）	主閘刀		接地刀		接地種類	所配機構
						極限通過電注（千安峰值）	4秒熱穩定電流（千安有效值）	極限通過電注（千安峰值）	4秒熱穩定電流（千安有效值）		主閘刀	接地刀
普通型（防污型）	GW5-35D、60DW、110		35 60 110	40.5 69 126	630	72	16	47	20	不接地	GS17G見注1	GS17G見注1
					1000 1250 1600 2000	100	31.5			單接地
										雙接地
快分型（防污型）	GW5-35D、60K KW、110				630	72	16			不接地
					1000	100	31.5
					1250	100	31.5
特殊型（防污型）	GW5-35、60Z、110ZW	倒裝			630	72	16	47	20	不接地
		側裝			1000	100	31.5			單接地
		傾斜25			1250	100	31.5			雙接地

注1：GW5-35、60、110DW/630、1000、1250不要求電磁鎖時其主閘刀與接地刀配用機構為CS17型。
3、隔離開關所配操動機構技術數據
（1）CS17、CS17G、CS1-XG型手力操動機構的輔助開關級數見表二

表二
機構型號	CS17型			CS17G	CS1-XG
	不接地	單接地	雙接地
輔助開關級數	一個八級	一個四級 一個八級	二個四級 一個八級	一個八級	一個六級

(2)CS1-XG型操動機構配備電磁鐵規格數量見表三

表三
電磁鐵名稱	T1-4型分閘電磁鐵	儲能脫扣電磁鐵
數量
型號--規格
CS1-XG/00004	1
CS1-XG/00074	1	1

(3)T1-4型分閘電磁鐵規格見表四

表四
電流分類	電壓（V）
直流	24 48 110 220
交流	（110-127）220、380

（4）SG17G型手力機構配備電氣元件數量及規格見表五

表五
CS17G手力機構	手柄	P4型輔助開關	電磁鎖		接線板	用途
G1	豎直運動	1個	1個（220V或110V）	1個（220V或110V）	10節	操動接地刀
G2		1個	/	/	/
G3		/	/	/	/
G4	水平運動	1個	1個（220V或110V）	1個（220V或110V）	10節	操動主閘刀
G5		1個	/	/	/
G6		/	/	/	/

(5)GW5系列隔離開關，當冰凍厚度不大于10mm時，能用所配機構分別對主閘刀和接地刀進行分合閘破冰。

四、結構
1、普通型隔離開關的結構外形見圖1（a）和圖1（b），每個隔離開關單極由于個棒式支柱絕緣子分別固定在一個底座上，交角為50°,成--V型結構.其主要由底座支柱絕緣子、接線座、右觸頭、左觸頭、接地觸頭、接線夾幾部份組成。圖1（a）為600、1000安型結構，圖1（b）為1600、2000安裝結構。它們在結構型式、底座、軸承座、支柱絕緣子等方面都是相同的。只是主導電回路不同。詳見表六。

表六
差別	導電桿	指觸	觸頭	導電帶	接線座	觸指座	接線夾	導電桿 （引出線用）
電流等級
630A	φ40×2t銅管	4個	22×60×60 鑄鋁黃銅件	每個接線座有2個	壓鑄鋁合金	34×54×52 鑄鋁黃銅	8×60黃銅 見圖10（a）	φ32銅棒
1000A	φ40×3t銅管	6個	22×60×80 銅母線			34×54×60 鑄鋁黃銅
1250A			22×60×80 銅母線
1600A	φ60×10t銅管	10個	30×80×120 銅母線	每個接線座有4個	鑄鋁黃銅（局部鍍銀）	37×74×110 紫銅	14×100紫銅 見圖10（b）	φ32銅棒 （煅成）
2000A			30×80×120 銅母線
