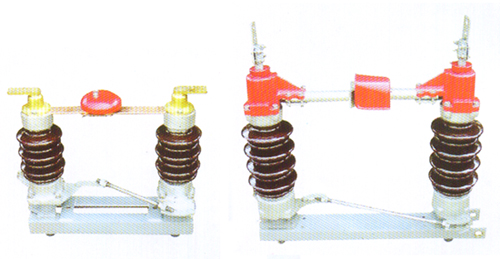

GW4-12,35型戶外隔離開關
瀏覽次數：5542 發布時間：1970-01-01 08:00:00
1、概述

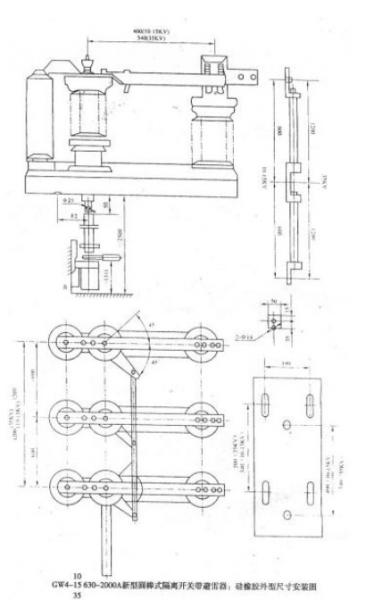

GW4-10 15 35/630-2000A型圓棒式隔離系列開關帶避雷器、硅橡膠，是我廠針對原GW4開關存在的一系列問題，按現行的國家標準和國際標準改型設計而成的一種新型開關。開關本身帶有接地閘刀（專利號：86208985）能有效防止“帶電掛地線和帶地線合閘”等誤操作，操作人員也不必再另接地線。該產品其電氣性能和機械性能優良，是現行10-35KV級戶外開關的更新產品。
2、適用范圍
開關用于三線交流50Hz電路，供有電壓無負荷時分合電路之用。其基本使用條件如下：
（1）海拔高度不超過3000m，環境溫度不低于-40℃不高于+40℃。
（2）風速不大于35mm/S，地震烈度不超過8度。
（3）適應于大城市、工礦附近等污穢地區。
（4）不適應于有燃燒和爆炸危險、有劇烈震動和沖動、有嚴重腐蝕金屬和絕緣材料的化學物質的場所。
二、技術數據
|
型號
|
額定電壓（千伏）
|
額定電流（A）
|
極限通過電流峰（KA）
|
5秒穩定電流（KA）
|
|
GW4-10帶（W） |
10 |
220A
|
10
|
5
|
|
400A
|
20
|
10
|
||
|
600A
|
50
|
14
|
||
|
1000A
|
80
|
21.5
|
||
|
1600A
|
90
|
25
|
||
|
GW4-15
|
15 |
200A
|
15
|
5
|
|
4010A
|
25
|
10
|
||
|
600A
|
50
|
14
|
||
|
1250A
|
80
|
21.5
|
||
|
GW4-35
|
35
|
400A
|
30
|
10
|
|
GW4-35D
|
600A
|
50
|
14
|
|
|
GW4-10ⅢD帶（W）
防污型 |
630A
|
56
|
15
|
|
|
1000A
|
80
|
21.5
|
||
|
1250A
|
90
|
23
|
||
|
2000A
|
104
|
45
|
||
|
GW4-60
|
60
|
600A
|
50
|
14
|
|
GW4-60D
|
1000A
|
80
|
21.5
|
|
|
GW4-110
|
110
|
600A
|
50
|
14
|
|
GW4-110D
|
1000A
|
80
|
21.5
|
|
|
GW4-220
|
220
|
630A
|
50
|
14
|
|
GW4-220D
|
1250A
|
80
|
21.5
|
三、產品用途及適用范圍
1、GW4系列戶外隔離開關適用于裝置在戶外高壓配電設備線路上，供線路在有電壓，無負載時做分合操動之用。
2、隔離開關適用于：
（1）海拔不超過1000米；
（2）周圍介質溫度不高于+40℃及不低于-30℃ 。注：海拔高度及周圍介質溫度不能滿足上述條件時，可按GB311-64國家標準規定要求，使用此種隔離開關。
3、隔離開關不適用于：
（1）有導電起化學作用氣體，蒸氣作用的場所；
（2）有大量塵埃聚集的場所；
（3）有火災及爆炸危險的地方；
（4）有劇烈震動或沖動的場所（如在電鎬、挖土機旁等）。
四、結構簡介
GW4系列隔離開關是一種雙柱式隔離開關，它是單極型。當三極使用時，極間用帶軸機械連接起來、三極同步使用。
GW4系列隔離開關由底座，絕緣支柱及導電部分組成。
GW4系列隔離開關每極有兩個瓷柱，分別裝在底座兩端軸承上，以交叉連桿連接（GW4系列隔離開關只有一個瓷柱裝在底座一端軸承上，另一個瓷柱固定在底座的另一端）可以水平旋轉。
GW4系列隔離開關導電閘刀分成兩半，分別固定在兩個瓷柱的頂上，作水平分合閘、觸頭接觸地方是在兩個瓷柱的中間，用操動機構一個瓷柱及導電體轉動9，另一個瓷柱及導電體也由連桿轉動9，（GW4系列隔離開關當操動機構操動時，只有裝在底座軸承上一端的瓷柱及導電體轉動9，另一端固定），于是閘刀便向同一側方向斷開或閉合。

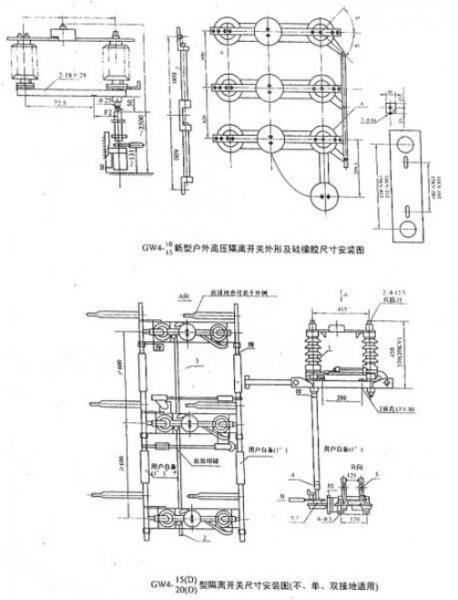

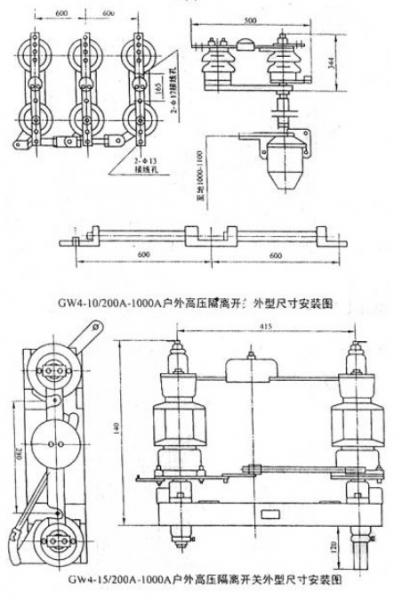

GW4-10系列隔離開關配用CS11-I型手力操動機構操動。
GW4-15系列隔離開關配用CS11-I型手力操動機構操動。

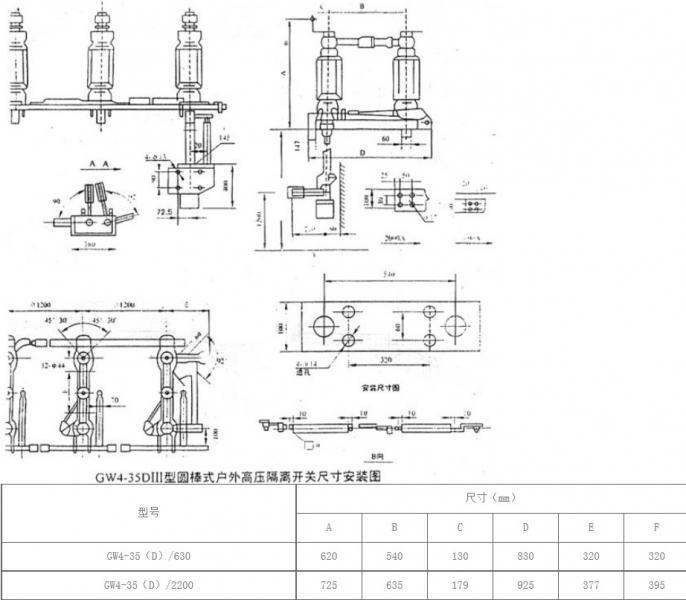

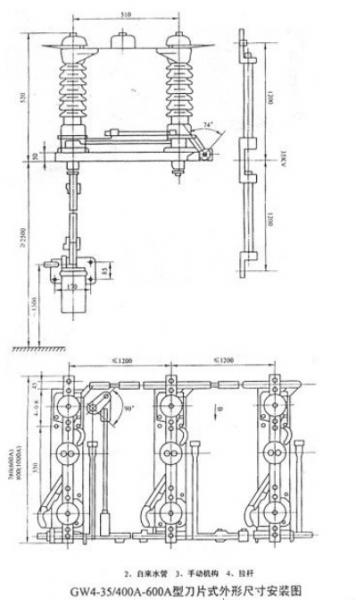

GW4-35系列隔離開關配用CS11或CS型手力操動機構操動。

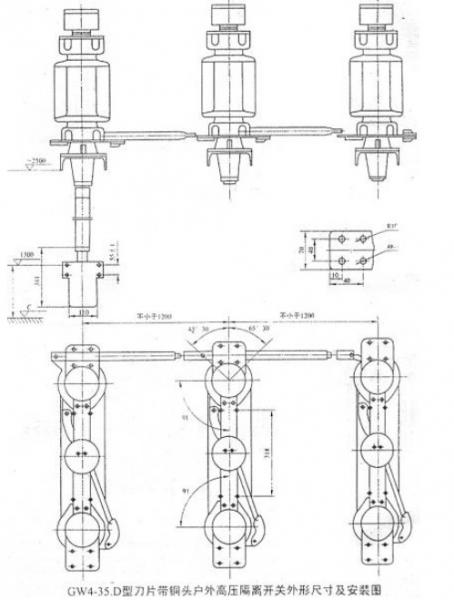

GW4-35D系列隔離開關配用CS8-6D或CS15-D型手力操動機構操動。
GJ2-XG型電動機機構圖；
GJ5-XG型電動機機構圖；
CS17-G人力操動機構（不帶電氣元件）結構示意圖；
CS17-G人力操動機構（電磁鎖）結構示意圖；
CS17-G人力操動機構（帶輔助開關）結構示意圖；
CS14-G人力操動機構（不帶電磁鎖）結構示意圖；
CS14-G人力操動機構（帶電磁鎖）結構示意圖；
五、安裝說明
1、安裝前打開木箱，按照“國家標準”檢查產品，備件及隨附的產品使用說明書，然后清除零件上的塵埃、污物、仔細擦瓷柱、接地螺釘及螺孔之表面，檢查所有羅釘是緊固，最后在所有導體的可動動接觸部份涂上一層工業凡士林油。
2、隔離開關應水平安裝于鐵架或其他支持物上，操作機構裝于隔離開關之下方。
