RN2-3~35KV高壓熔斷器
瀏覽次數：3294 發布時間：1970-01-01 08:00:00
RN2型戶內高壓限流熔斷器，用于電壓互感器的短路保護，其斷流容量為10002MVA。在短路時以限制線路電流到最小值的方式進行瞬時開斷，1分鐘內熔斷電流應在0.6~1.8A范圍內。
二、RN2-3~35KV高壓熔斷器_技術數據
|
產品型號
|
RN2-3、6、10
|
RN2-15、20
|
RN2-35
|
|||
|
額定電壓KV
|
3
|
6
|
10
|
15
|
20
|
35
|
|
額定電流A
|
0.5
|
|||||
|
三相斷流容量MVA
|
1000
|
|||||
|
最大開斷電流KA(有效值)
|
100
|
85
|
50
|
40
|
30
|
17
|
|
開斷最大短路電流時，最大電流峰值A(chǔ)
|
160
|
300
|
1000
|
350
|
850
|
700
|
|
過電壓倍數
|
不超過2.5倍工作電壓
|
|||||
|
熔體管電阻值
|
100±7
|
200±10
|
380±10
|
|||
|
重量kg
|
5.6
|
12
|
15.6
|
|||
|
熔體管重量kg
|
0.9
|
1.6
|
2.5
|
|||

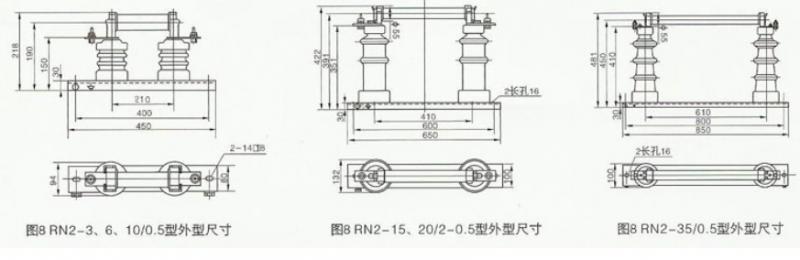

三、RN2-3~35KV高壓熔斷器_外形及安裝尺寸
