CM,CMW,CME,CMD母線式穿墻套管(高壓穿墻套管)
高壓穿墻套管CM,CMW,CME,CMD母線式穿墻套管
一、概述——CM,CMW,CME,CMD母線式穿墻套管
高壓穿墻套管：以下簡稱套管）適用于額定電壓（10～35)kV， 頻率（15～60）Hz的三相交流系統電站和變電所配電裝置上 ，供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用。
使用環境條件
1)戶內套管
環境溫度不高于＋40℃，不低于-40℃
海拔不超過l000m
相對濕度月平均值不大于90％
周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢
無經常性的劇烈振動
2)戶外套管
環境溫度不高于＋40℃，不低于-40℃；
海拔不超過l000m；
風速不大于34m/s
產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；
無經常性的劇烈振動
二、產品特點

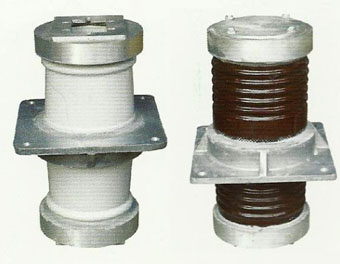

套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。
三、用途及分類
穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。
穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。

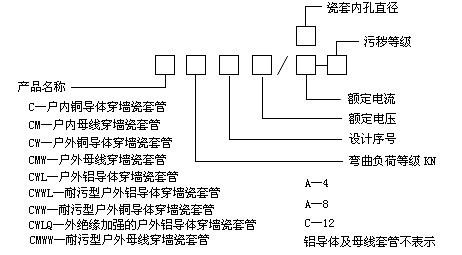

四、型號說明
|
型號
|
圖號
|
額定電壓KV
|
戶外端公稱爬電距離mm
|
|
BIL kv peak 不小于
|
彎曲破壞負荷kN不小于
|
重量kg
|
|||
|
干耐受
|
濕耐受
|
擊穿
|
可見電量
|
|||||||
|
CM-10-90
|
1
|
10
|
-
|
47
|
-
|
75
|
-
|
80
|
7.5
|
15.8
|
|
CM-10-160
|
1
|
10
|
-
|
47
|
-
|
75
|
-
|
80
|
8
|
26.5
|
|
CMWW-20-180-1
|
2
|
20
|
450
|
75
|
50
|
120
|
14.8
|
125
|
16
|
51.7
|
|
CMWW-20-270-1
|
2
|
20
|
450
|
75
|
50
|
120
|
14.8
|
125
|
16
|
70.4
|
|
CMWW-20-330-1
|
2
|
20
|
450
|
75
|
50
|
120
|
14.8
|
125
|
30
|
95.1
|
|

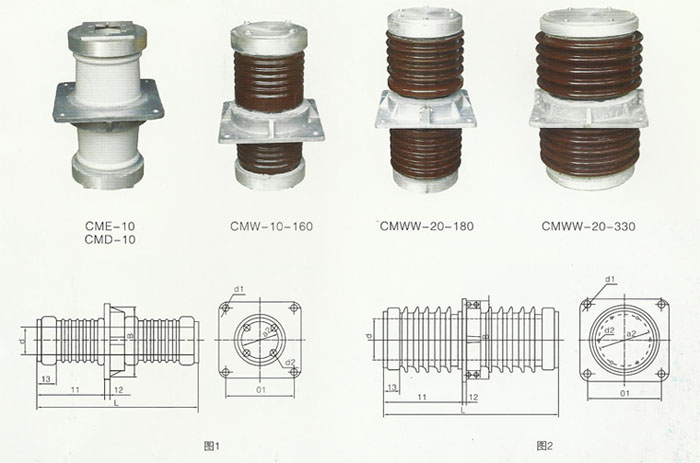

L
|
L1
|
L2
|
L3
|
B
|
d
|
d1
|
d2
|
a1
|
a2
|
|
480
|
200
|
16
|
55
|
220
|
90
|
4-直徑18
|
4-M10
|
200
|
115
|
|
505
|
210
|
18
|
65
|
280
|
160
|
4-直徑18
|
4-M10
|
260
|
185
|
|
720
|
320
|
18
|
65
|
335
|
180
|
4-直徑18
|
4-M8
|
300
|
215
|
|
720
|
320
|
20
|
65
|
425
|
270
|
4-直徑18
|
4-M8
|
360
|
300
|
|
720
|
320
|
20
|
65
|
490
|
330
|
4-直徑22
|
4-M8
|
410
|
360
|
