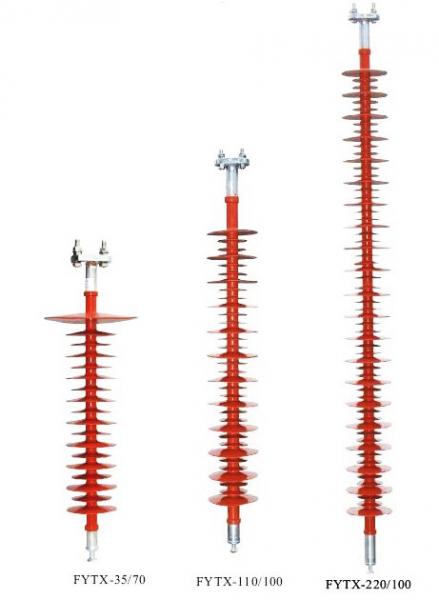

防風偏跳線復合絕緣子
瀏覽次數：4473 發布時間：1970-01-01 08:00:00
絡現象，特別是像大（外）轉角耐張鐵塔跳線在大風等惡劣氣象條件下不能保證跳線距塔身的安全距離，
易造成風偏跳閃故障，嚴重影響系統運行。此前電力部門也采取了如加裝重錘、改變串型等措施，效果
不是很好。防風偏跳線絕緣子也叫防風偏硬跳線復合絕緣子。其機械支撐選用較粗的環氧玻璃纖維引拔
棒，鋼性固定在線路鐵塔上，利用環氧玻璃纖維引拔棒特有的剛柔特性，減小瞬時風偏所產生的大力矩，
阻尼、抑制風偏能力，承受風偏擺動，保證了防風偏跳線復合絕緣子承受抗拉伸及彎曲負荷，從而避免
了風偏跳線閃絡現象。通過運行經驗表明，防風偏跳線絕緣子具有優良的防污閃、防風偏性能，可以有
效地解決臺風、暴風等造成的跳線風偏閃絡問題。
防風偏跳線絕緣子與鐵塔橫擔的聯接采用T型聯接（垂直T型雙孔聯接）或D型聯接（側面單孔聯接）
供用戶選擇。 防風偏跳線絕緣子可以方便的替換現運行中的跳線絕緣子（瓷絕緣子或玻璃絕緣子）。此
外防風偏跳線絕緣子的尺寸及聯接金具的方式也可以依照客戶的要求進行加工。
◆ 產品型號說明
F YTX — □ / □ - TG
| | | |___________ 聯接方式：T—垂直雙孔聯接，D—側面單孔聯接。G—高原型
| | |________________ 額定拉伸負荷（kN）
| |_______________________ 額定電壓（kV）
|____________________________ _ 防風偏跳線復合絕緣子
◆ 技術參數表
|
規格型號
|
額 定
電 壓
kV
|
額 定
拉 伸
負 荷
kN
|
額 定
彎 曲
負 荷
kN
|
結構高度
mm
|
絕緣
距離
mm
|
最小公
稱爬電
距 離
mm
|
雷電全波
沖擊耐受
電 壓
kVp
|
1min工頻
濕 耐 受
電 壓
kV
|
均壓環
直 徑
mm
|
|
FYTX-35/100-T
|
35
|
100
|
0.8
|
746±10
|
532
|
1534
|
230
|
95
|
Ф250
|
|
FYTX-35/100-D
|
35
|
100
|
0.8
|
755±10
|
532
|
1534
|
230
|
95
|
Ф250
|
|
FYTX-66/100-T
|
66
|
100
|
0.8
|
979±10
|
763
|
2304
|
410
|
185
|
Ф300
|
|
FYTX-66/100-D
|
66
|
100
|
0.8
|
988±10
|
763
|
2304
|
410
|
185
|
Ф300
|
|
FYTX -110/100-T
|
110
|
100
|
1.0
|
1328±15
|
1112
|
3450
|
550
|
230
|
Ф350
|
|
FYTX -110/100-D
|
110
|
100
|
1.0
|
1337±15
|
1112
|
3450
|
550
|
230
|
Ф350
|
|
FYTX -110/100-TG
|
110
|
100
|
1.0
|
1676±15
|
1460
|
4568
|
550
|
230
|
Ф350
|
|
FYTX -110/100-DG
|
110
|
100
|
1.0
|
1685±15
|
1460
|
4568
|
550
|
230
|
Ф350
|
|
FYTX -220/100-T
|
220
|
100
|
0.8
|
2298±15
|
2082
|
6750
|
1000
|
395
|
Ф350
|
|
FYTX -220/100-D
|
220
|
100
|
0.8
|
2307±15
|
2082
|
6750
|
1000
|
395
|
Ф350
|
